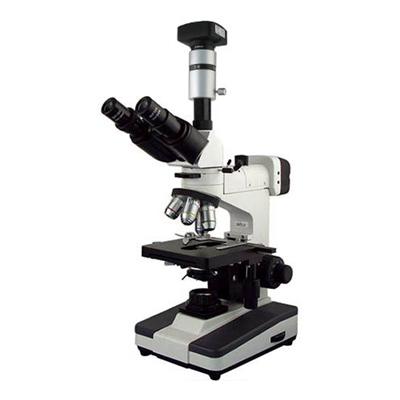

透反射顯微鏡BM-12D（電腦）
三目4個物鏡，1600倍，電光源
配500萬CMOS、適配鏡，電腦自購
載物臺尺寸：雙層移動平臺，平臺尺寸：140mm×140mm 移動范圍：75mm×40mm
瞳距：55-75 mm
配500萬CMOS、適配鏡，電腦自購
載物臺尺寸：雙層移動平臺，平臺尺寸：140mm×140mm 移動范圍：75mm×40mm
瞳距：55-75 mm
產品介紹
一、用途
BM-12D 電腦透反射顯微鏡采用了反射和透射兩種照明形式，并配有偏光裝置。在反射光照明下可進行明場和偏光觀察，又可在透射光照明下作明場觀察，采用電光源，亮度可連續調節，鉸鏈式鏡筒30°傾斜，可360度自由轉動。
本儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子等方面的試驗與分析研究之用。
二、技術規格
1、目鏡：
| 類 別 | 放大倍數 | 視場直徑 |
| 平場目鏡 | 10X | Φ18mm |
| 16X | Φ11mm | |
| 10X(可調焦0.1mm尺) | Φ18mm（選購） |
2、物鏡：
| 類 別 | 放大倍率 | 數值孔徑 | 工作距離 |
| 物鏡 | 4X | 0.10 | 37.5mm |
| 10X | 0.25 | 7.31mm | |
| 40X | 0.65 | 0.63mm | |
| 100X（油） | 1.25 | 0.18mm |
3、載物臺尺寸：雙層移動平臺，平臺尺寸：140mm×140mm 移動范圍：75mm×40mm
4、瞳距：55-75 mm
5、調焦裝置：30 mm粗微動調焦同軸機構 微調格值0.002mm
6、聚光鏡：N.A.1.25可調中阿貝聚光鏡帶可變光欄
7、光源：反射照明，鹵素?zé)鬉C85V-230V，6V/20W；透射照明，鹵素?zé)鬉C85V-230V，6V/20W，亮度可調
8、濾色片：插板式濾色片：綠色、藍色、黃色
9、偏光裝置：檢偏鏡可360°轉動，起偏鏡、檢偏鏡均可移出光路
10、計算機成像系統：
(1)數字CMOS攝像機，500萬像素。帶幾何測量分析軟件。該軟件對點、線、圓及弧、直線度、圓度、面積等測量。
(2)MCL-Z 適配鏡
(3)電腦自購
三、選購
1、數字CMOS攝像機，300萬/1000萬像素
2、數碼攝像機系統：便攜式數碼攝像機、數碼圖像適配鏡（攝像型）、轉接環
四、儀器成套性
| 序 號 | 名稱 | 單位 | 數量 |
| 1 | 顯微鏡主體 | 臺 | 1 |
| 2 | 三目鏡筒 | 只 | 1 |
| 3 | 平場目鏡：10X/Φ18㎜、16X/Φ11㎜ | 只 | 各2 |
| 4 | 物鏡：4X、10X、40X、100X(油） | 只 | 各1 |
| 5 | 三目鏡直筒管（配三目鏡筒） | 只 | 1 |
| 6 | 濾色片（黃、藍、綠） | 片 | 各1 |
| 7 | 香柏油 | 瓶 | 1 |
| 8 | 燈泡（6V20W)、保險絲（1A） | 只 | 各1（備用） |
| 9 | 電源線（或者連接在顯微鏡主體上） | 根 | 1 |
| 10 | 起片鏡 | 片 | 1 |
| 11 | 驗片鏡 | 片 | 1 |
| 12 | 濾色片插片：黃、藍、綠 | 片 | 1 |
| 13 | 數字CMOS攝像機 | 只 | 1 |
| 14 | 適配鏡（MCL-Z） | 只 | 1 |
| 15 | 產品使用說明書 | 份 | 1 |
| 16 | 產品合格證明 | 份 | 1 |
| 17 | 產品保修卡 | 份 | 1 |
