一、用途

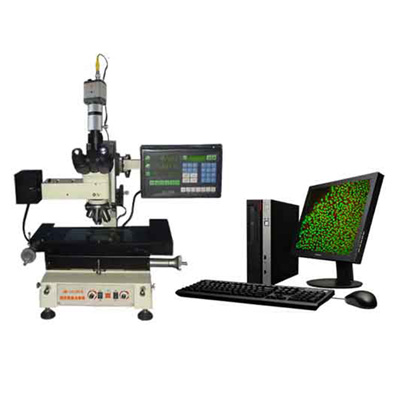

BM-107JB CⅡ電腦精密測量顯微鏡（含垂直照明），采用透、反射的方式對工件作三維長度和角度的精密測量儀器。特別適用于幾何形狀復雜的細小零件、錄象磁頭、大規模集成電路掩模圖形以及其它的精密零件的測定。儀器還可連接CCD電視攝像頭作工件的輪廓放大，亦可連接計算機進行數據處理等測量。該儀器兼有目視測量和投影測量，可由測微鼓讀數或光柵數顯讀數，是一種實用、多功能、高精度的小型精密測量儀器。廣泛適用于計量室、生產作業線及科學研究等部門。



二、技術規格

鏡筒	粗動	調節范圍:100mm
	鏡筒	單目鏡筒:俯角45°
工作臺、頭部	左右（X軸）	移動范圍：200mm、分辨率（精度）：0.001mm
	前后（Y軸）	移動范圍：100mm、分辨率（精度）：0.001mm
	頭部上下（Z軸）	移動范圍：100mm、分辨率（精度）：0.001mm
	旋轉	360°旋轉工作臺（選購）
照明系統	光源	1、透射照明：12V10W鹵素燈 2、反射垂直照明：6V/20W鹵鎢燈光源
	電源	AC110Ｖ或220Ｖ±10％　50／60HZ
光學系統	目鏡	WF10Ｘ米字線 WF10X with meter word line
	物鏡	10X、20X、40X
	計算機成像系統	CCD攝像頭、CCD適配鏡、外置式圖像視頻采集卡(A/D)USB接口， (電腦自購)
	選購件	測量軟件、旋轉工作臺

注：測量準確度： 儀器示值誤差：（4+ L/25）微米

三、儀器成套性

序 號	名稱	單位	數量
1	主機	臺	1
2	帶尺目鏡（10X）	只	1
3	物鏡（10X、20X、40X）	只	各1
4	垂直照明：6V20W鹵鎢燈	套	1
5	玻璃工作臺	塊	1
6	旋轉工作臺	套	1（選購）
7	鹵鎢燈泡12V10W	只	1（備用）
8	燈絲對準器	件	1（選購）
9	普通玻璃尺120mm0.5mm分劃值	根	1（選購）
10	電源連接線	根	1
11	保險絲：6×30，1A250V	只	2（備用）
12	數字顯示器、X、Y、Z光柵尺	只/只	1/各1
13	CCD視頻攝像頭	只	1
14	適配鏡（MCL-Z)	只	1
15	外置式視頻圖像采集卡（BM-A/D視頻轉換器）	塊	1
16	產品使用說明書	份	1
17	產品合格證明	份	1
18	產品保修卡	份	4
19	專用數顯箱用戶手冊	份	6
