一、用途

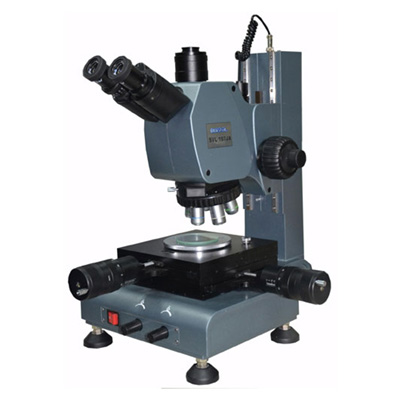

BM-107JE型測量顯微鏡是一種小型二維數顯測量的計量儀器，儀器主要采用透、反射照明方式，通過觀察和數顯系統對精密件的幾何量（長度、角度）進行觀察、分析、測量。特別適用于大規模集成電路線寬、小型零件（如鐘表零件）及其他精密件幾何參數的測量。 儀器可以連接CCD進行影像測量。儀器體積小、重量輕、可廣泛應用于計量室、生產作業線以及科學研究部門。



二、技術規格

光學系統		無限遠正像光學系統
觀察方式	目鏡筒	1、30°鉸鏈式三目頭（48mm-75mm） 2、0.3XCCD適配鏡
	光學方式	透射、反射
物鏡參數	倍率	5X	10X	20X	50X
	視場直徑（mm）	34	17	8.5	3.5
	工作距離（mm）	14.47	16.01	10.5	5.1
目鏡參數		WF10X/Φ22mm
		WF10X/Φ20mm帶0.1mm十字分劃板
測量范圍		工作臺測量范圍：50×50mm
		圓工作臺角度測量范圍：0°～360°
分度值		X,Y方向分度值：0.001mm
		圓工作臺游標分度值：5′
測量精度		儀器示值誤差±（4+L/25）μm， L－被測件長度mm
調焦裝置		粗微動同軸調焦行程：150mm，微m動格值：0.002mm
照明裝置		反射照明：柯勒照明， LED（3W）, AC100V-240V 透射照明：LED（3W）, AC100V-240V
儀器主要尺寸		工作臺：200×200mm，測量工作臺直徑120mm ， 玻璃工作臺直徑75mm
選購件		無限遠長工作距離物鏡：80X（WD=2.76mm）、 100X（WD=3.1mm）
		2、日本三豐Mitutoyo 數顯測微手輪 分辨率0.001mm 公英制轉換
		3、Z向輔助測量裝置
		4、二維測量軟件
